CAN-bus總線偶發性故障排查與解決的方案
目前已經成功為高速鐵路、地鐵、醫療、航空航天、樓宇安防、電梯控制、煤礦安全等場合排除偶發性故障。
八路可同時工作的CAN通道
八個通道可以同時記錄報文，其中兩個通道可記錄波形。
強大的分析軟件
可以對波形進行眼圖分析、FFT分析、信號曲線等統計分析。
報文與波形對應查看
報文與波形對應查看，方便查看故障時的波形與前后的波形

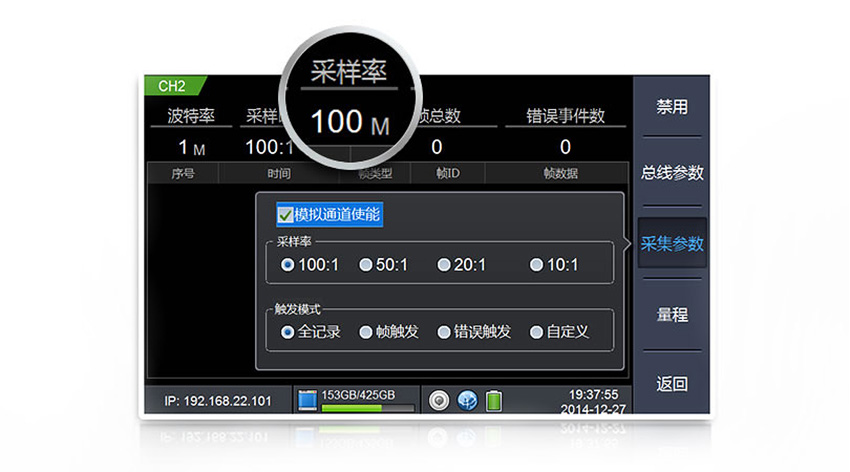

100M采樣率，讓您看清楚波形的細節
固態硬盤存儲深度大
超長數據與波形記錄時間
可配置為觸發記錄模式
2500VDC電氣隔離CAN接口（模擬通道也隔離）
無需考慮接地回流干擾的問題，靜電等級接觸放電±8KV。
可達50V的測量范圍
保證準確地測量耦合干擾強度
大容量UPS電源，保證斷電情況下維持2-3小時供電
CAN波特率可自動適應，或者強制鎖定
范圍在0Kbps～1.5Mbps之間?？墒鼓芑蛘呓菇K端電阻。
支持車載DBC解碼、CANopen、J1939協議、國網充電樁與BMS協議分析
CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2
選型表
|
模塊 |
功能項 |
CANREC-Pro專業版 |
|
硬件基本功能 |
波形測量通道 |
2個 |
|
報文數據測量通道 |
8個 |
|
|
USB3.0通信接口 |
5Gbps |
|
|
以太網通信接口 |
1Gbps |
|
|
存儲容量 |
2TB |
|
|
波形記錄個數 |
51000000個(采樣比50:1) |
|
|
模擬帶寬 |
60MHz |
|
|
垂直測量范圍 |
1V-50V |
|
|
實時示波器 |
支持 |
|
|
報文接收個數 |
12000億個 |
|
|
終端電阻開關 |
支持 |
|
|
自動量程調整 |
支持 |
|
|
自動偵測波特率 |
支持 |
|
|
自帶UPS電源 |
支持 |
|
|
軟件基本功能 |
幀統計 |
支持 |
|
FFT統計 |
支持 |
|
|
延時統計 |
支持 |
|
|
流量分析 |
支持 |
|
|
數據比較 |
支持 |
|
|
數據導出 |
支持 |
|
|
總線利用率 |
支持 |
|
|
高層協議分析 |
支持 |
|
|
自定義數據趨勢圖 |
支持 |
|
|
網絡共享 |
支持 |
|
|
DBC文件解析 |
支持 |
|
|
軟件眼圖 |
支持 |
